Piirikaavio on elektroniikkasuunnittelun perusta, joka näyttää mitä komponentteja ja miten elektroniikkakomponentit ovat kytektty toisiinsa. Itse käytän elektroniikkasuunnittelussa KiCad EDA -ohjelmistoa. Siitä löytyvät kaikki tarvittavat työkalut:
Tässä yhteydessä suunnittelemme LED-ohjaimen. LED-ohjain perustuu RP2040 mikrokontrolleriin. Suunnittelussa olen käyttänyt apuna Shawn Hymel:n Hardware Design with the RP2040 (Youtube-video). Osaa videolla nähtävistä komponenteista ei tätä tehdessäni ollut saatavilla, joten olen korvannut ne vastaavilla komponenteilla.
Kuten videolla mainitaan, niin LED-ohjaimen suunnittelussa on hyvänä apuna RP2040 mikrokontrollerin HW-suunnitteluopas (PDF). Tässä meidän esimerkissämme säätövastus kytketään pinniin 26, joka on analogia-digitaali tulo. LED kytketään pinniin 14, joka on PWM-lähtö. Säätövastuksella säädetään ohjelmallisesti LED-valon kirkkautta.

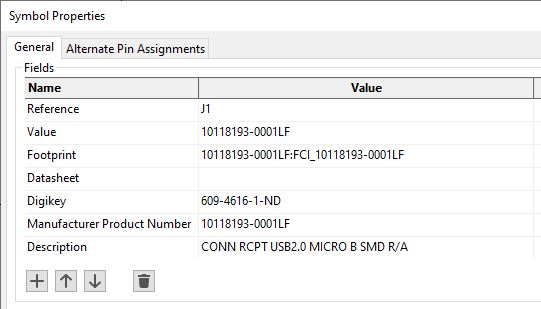

Komponenttien tilausta varten, tai jos piirilevy halutaan tilata valmiiksi kalustettuna, niin komponentin ominaisuuksiin tulee lisätä:
- Komponentin toimittaja ja tilausnumero
- Komponentin valmistajan tuotenumero
- Komponentin kuvaus

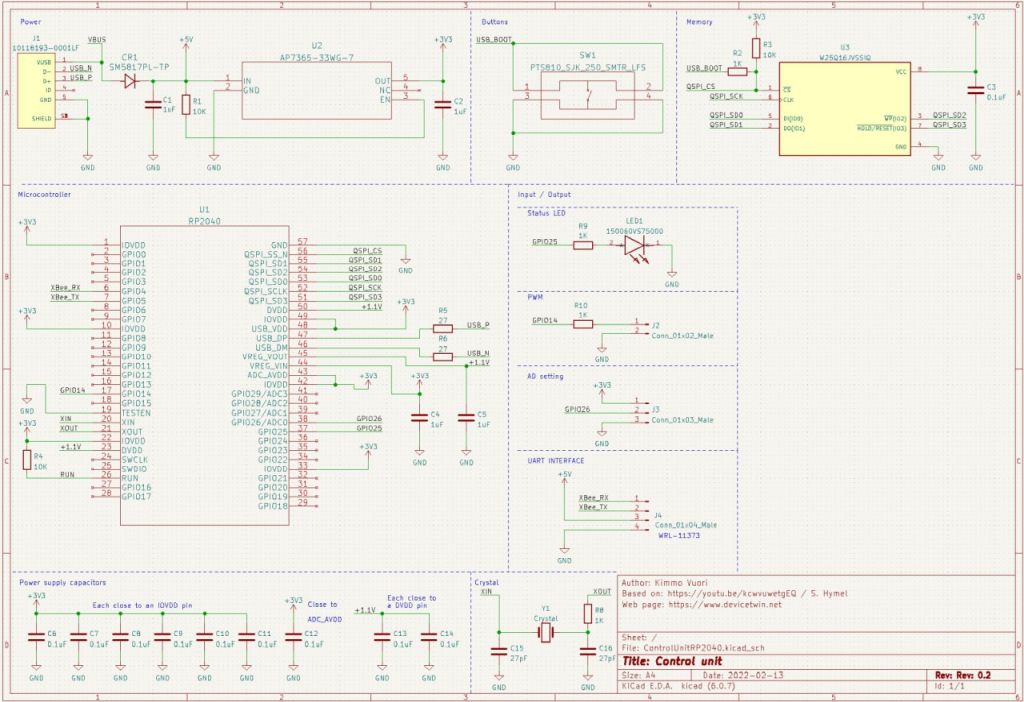

Kun komponentit on sijoiteltu ja kytketty, niin valmis LED-ohjaimen piirikaavio näyttää tältä: LEDControl_HW.
